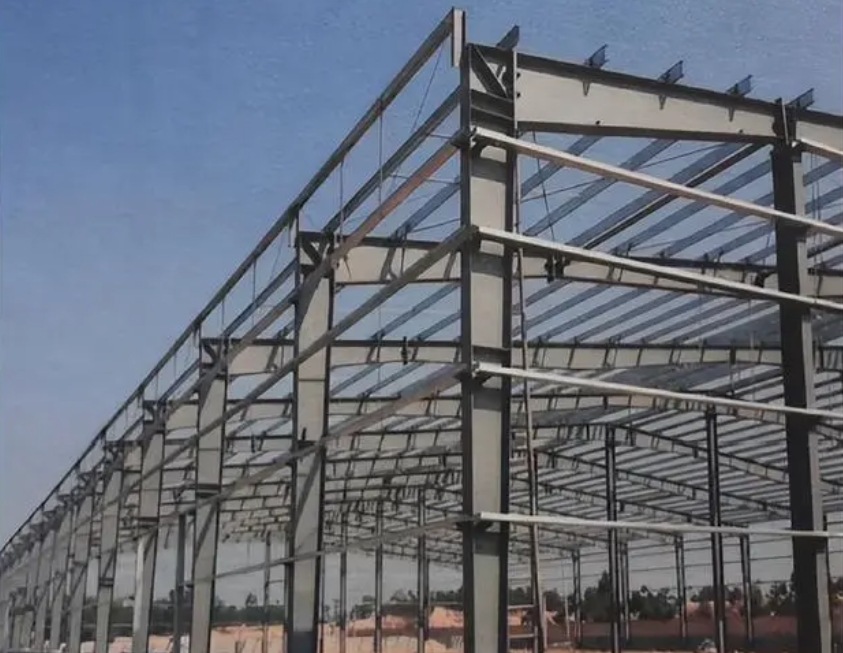

门式钢结构厂房识读时间：2024-07-03 本文主要分享钢结构厂房中锚栓和次构件的布置，以及柱脚与基础的连接方式，包括抗剪键和调节螺栓的作用与设置，钢柱的类型及图纸表示方法，并强调了柱脚混凝土的包裹要求。

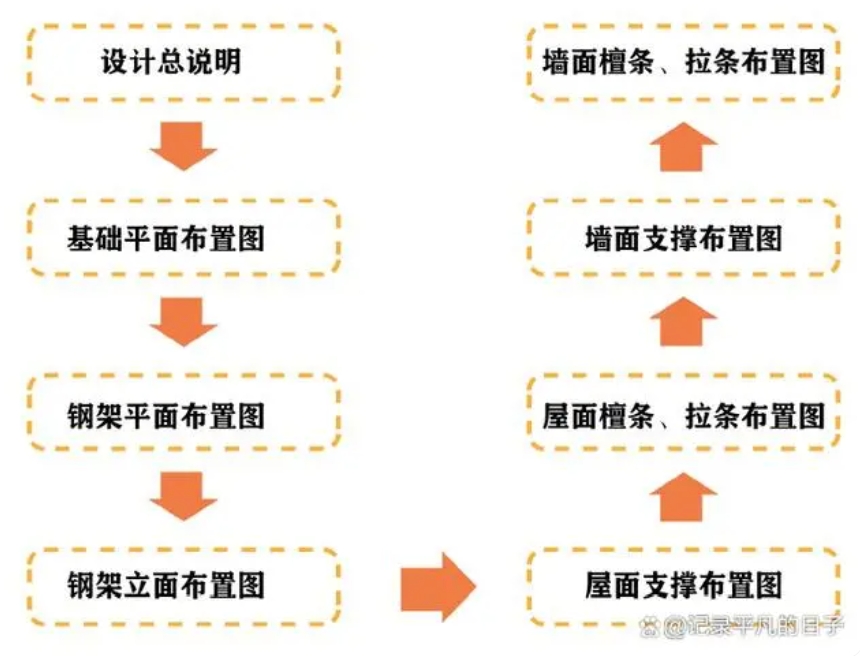

结构图纸识读

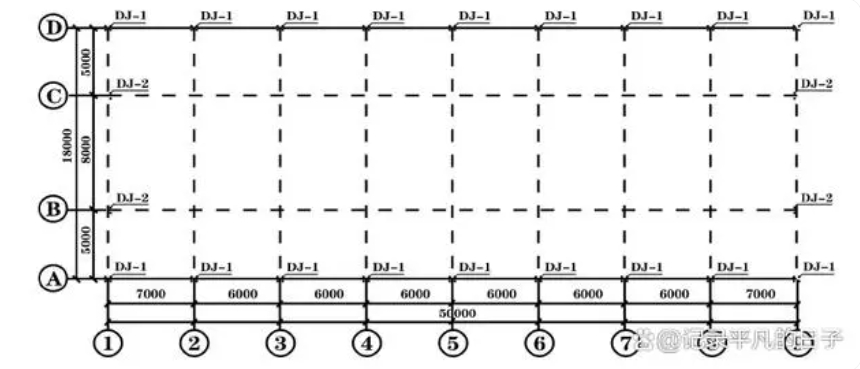

(a)钢结构厂房锚栓平面布置图

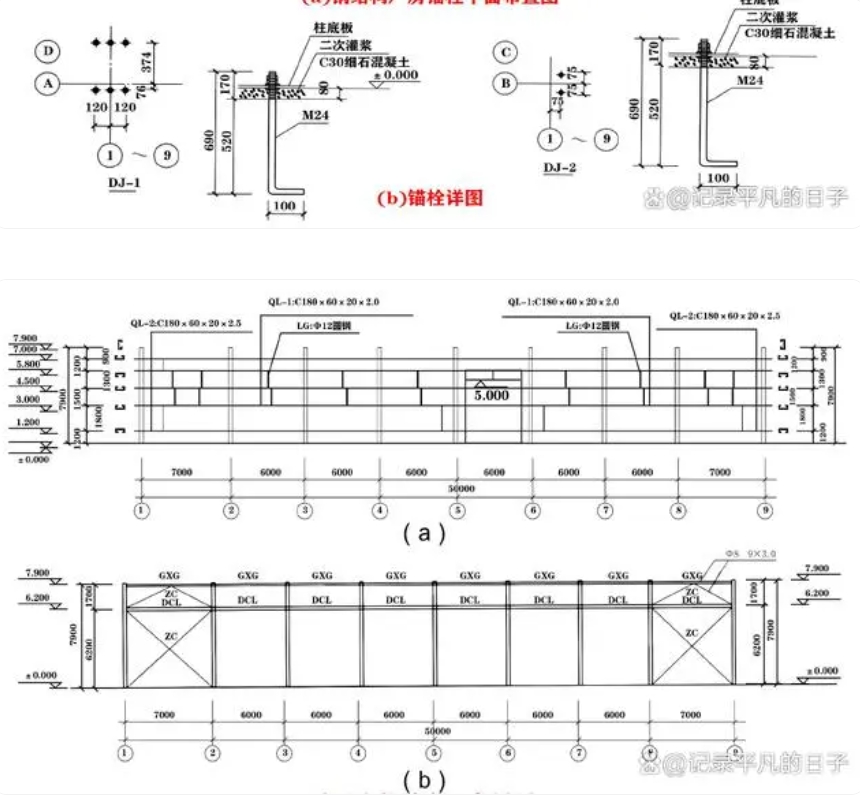

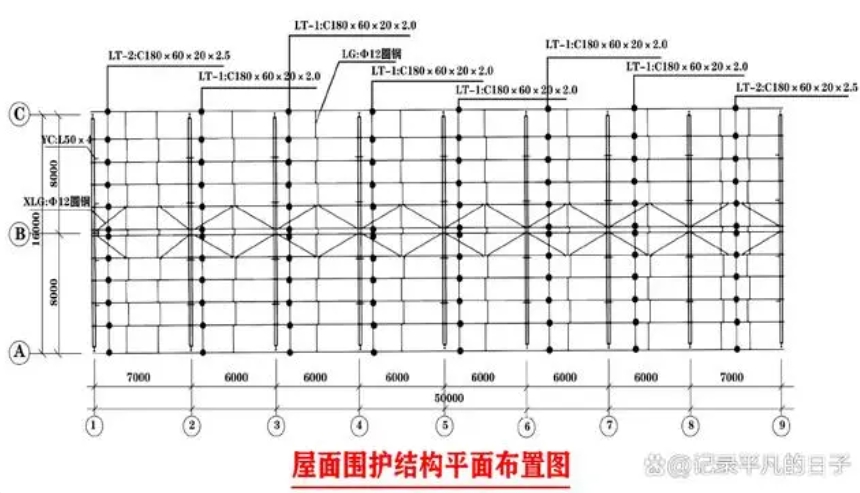

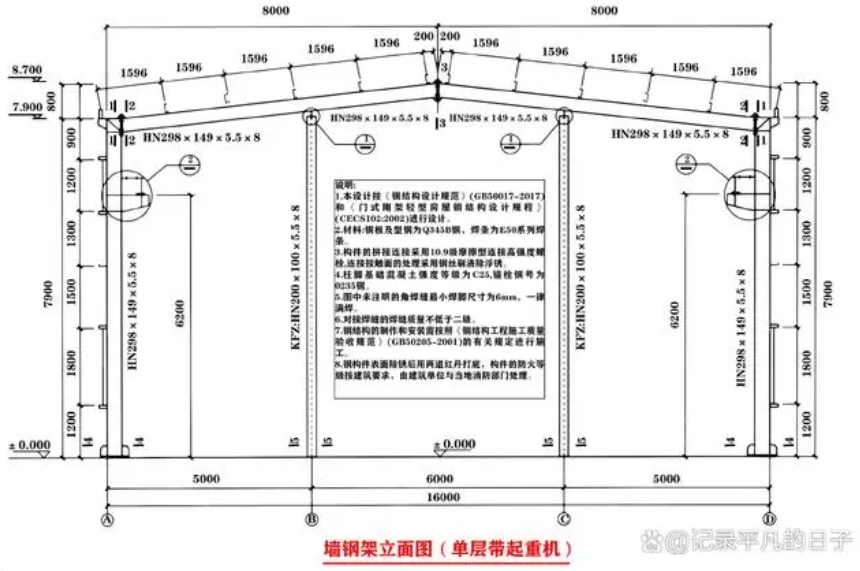

墙面次构件立面布置图

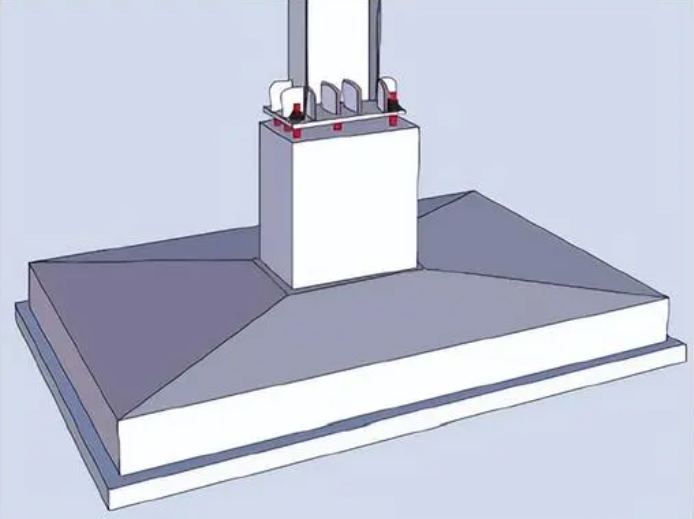

一、柱脚与基础连接

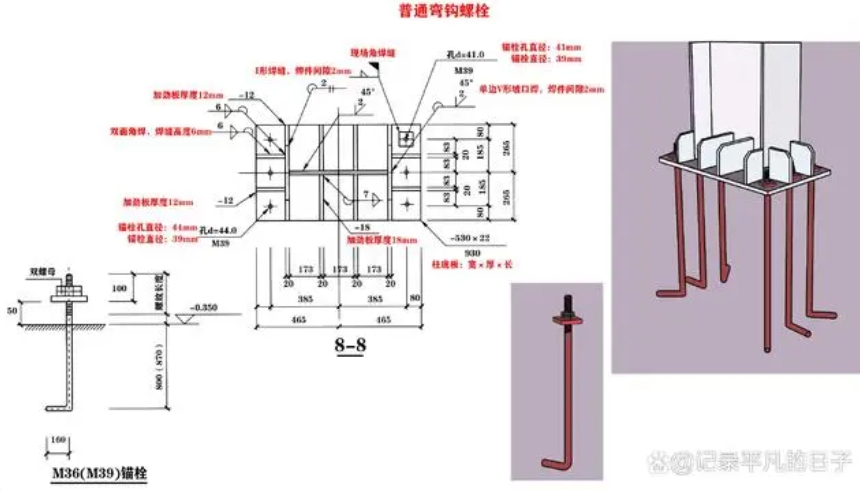

二、地脚螺栓节点识图
带端板的柱脚螺栓

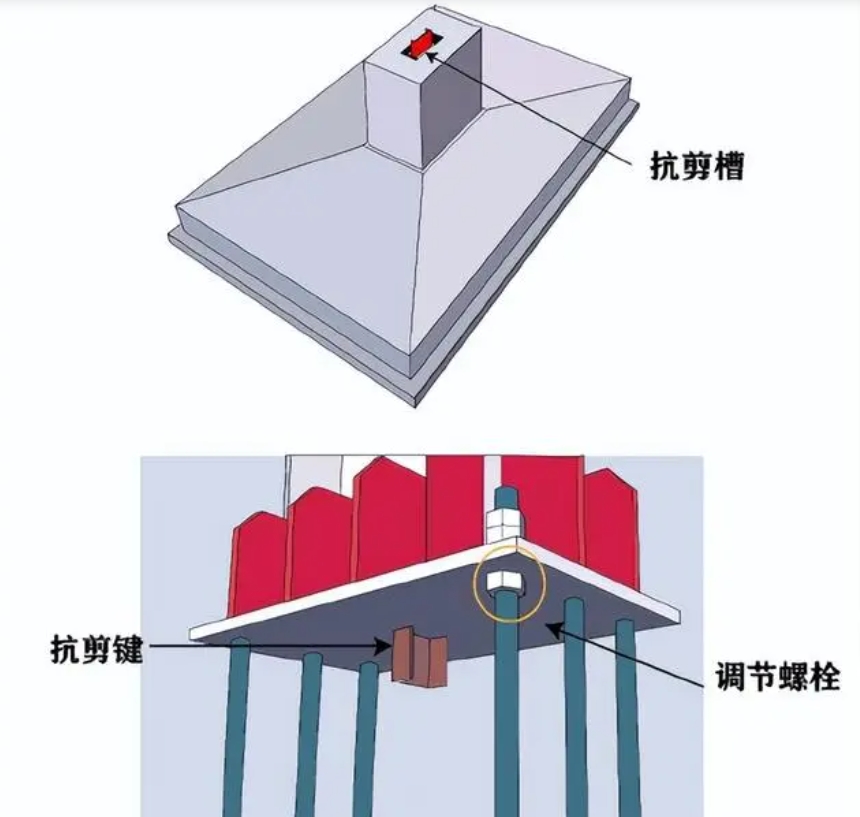

抗剪键：抗剪键的首要作用是抵抗柱底剪力，防止柱底板与基础混凝土顶面之间出现滑移。用不用抗剪键，是要看柱脚底板的摩擦力是否能平衡剪力，锚栓不参与抗剪。通常用较厚的槽钢或工字钢垂直焊接在柱脚底面的水平钢板上，并埋在混凝土基础内预留的抗剪槽中，一般用微膨胀混凝土二次浇灌。 调节螺栓：柱脚底板的地脚螺栓加调整螺母，螺母上表面的标高调整到与柱底板齐平，放上柱子后，利用底板下的螺母控制柱子的标高和柱身的垂偏调整。

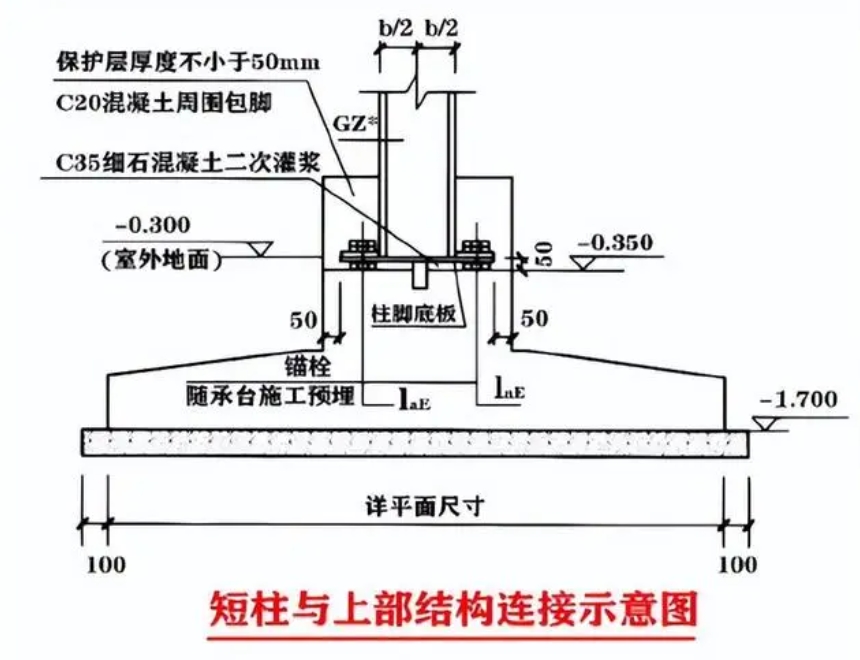

根据《钢结构设计规范》(GB 50017- 2017）规定，柱脚在地面以下的部分应采用强度等级较低的混凝土包裹(保护层厚度不应小于50mm)，包裹的混凝土高出室外地面不应小于150mm，室内地面不应小于50mm；当柱脚底面在地面以上时，柱脚底面高出室外地面不应小于100mm， 高出室内地面不宜小于50mm。

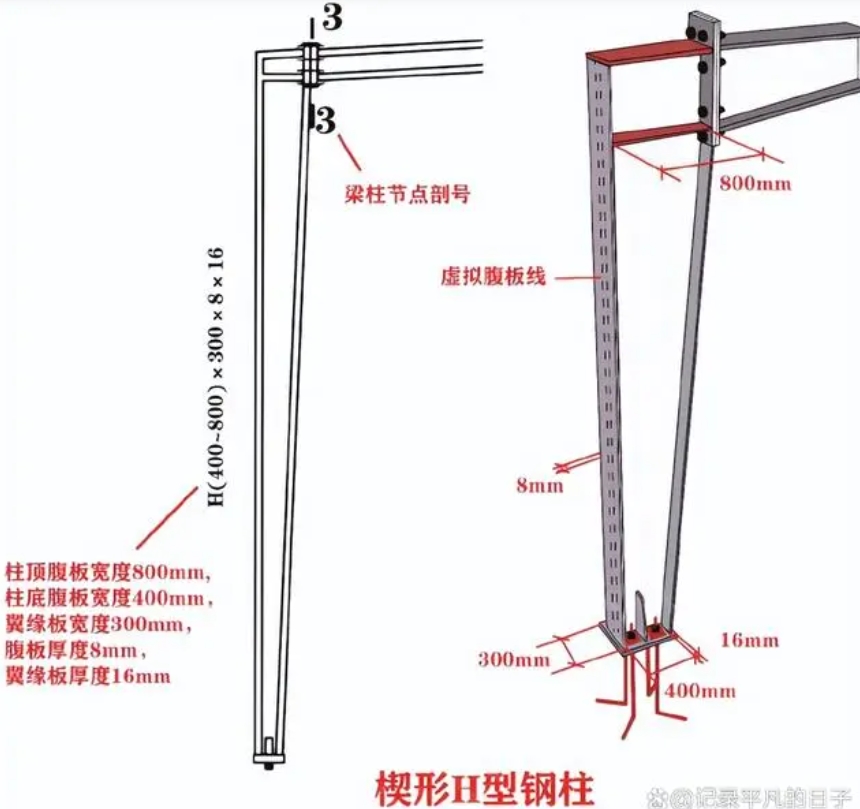

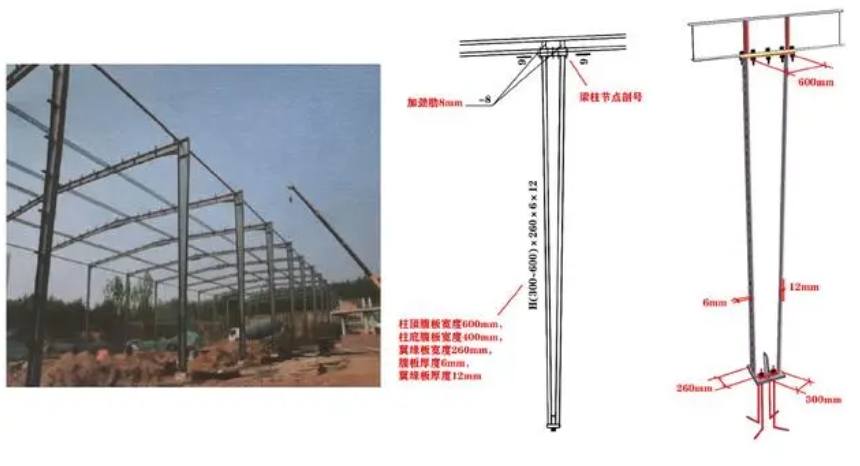

钢柱分为：楔形H 型钢柱，变截面H 型钢柱，H 型钢柱三种 (1)楔形H 型钢柱现场及图纸表示：左右两边一边为垂直90°，另一边为非垂直斜边。
(2)变截面H 型钢柱现场及图纸表示：左右两边皆为非垂直斜边。
