华丰钢构 | 桁架结构是什么

时间：2024-07-31 阅读

桁架结构中的桁架指的是桁架梁，是格构化的一种梁式结构。桁架结构常用于大跨度的厂房、展览馆、体育馆、连廊和桥梁等建筑中。因为大多用于建筑的屋盖结构，桁架一般也被称作屋架。

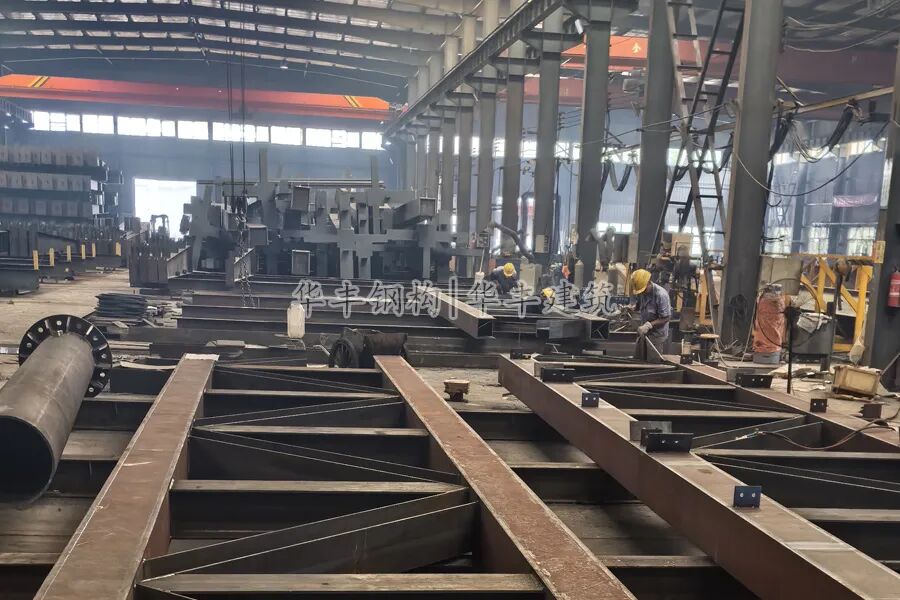

0731 (1).jpg

一、桁架结构特点：

1、各杆件受力均以单向拉、压为主，经过对上下弦杆和腹杆的合理布置，可适应结构内部的弯矩和剪力分布。因为水平方向的拉、压内力完成了自身平衡，整个结构不对支座发生水平推力。

2、结构布置灵活，应用范围非常广。桁架梁和实腹梁相比，在抗弯方面，因为将受拉与受压的截面集中布置在上下两端，增大了内力臂，使得以相同的材料用量，完成了更大的抗弯强度。

3、在抗剪方面，经过合理布置腹杆，可以将剪力逐渐传递给支座。这样无论是抗弯还是抗剪，桁架结构都可以使材料强度得到充分发挥，从而适用于各种跨度的建筑屋盖结构。

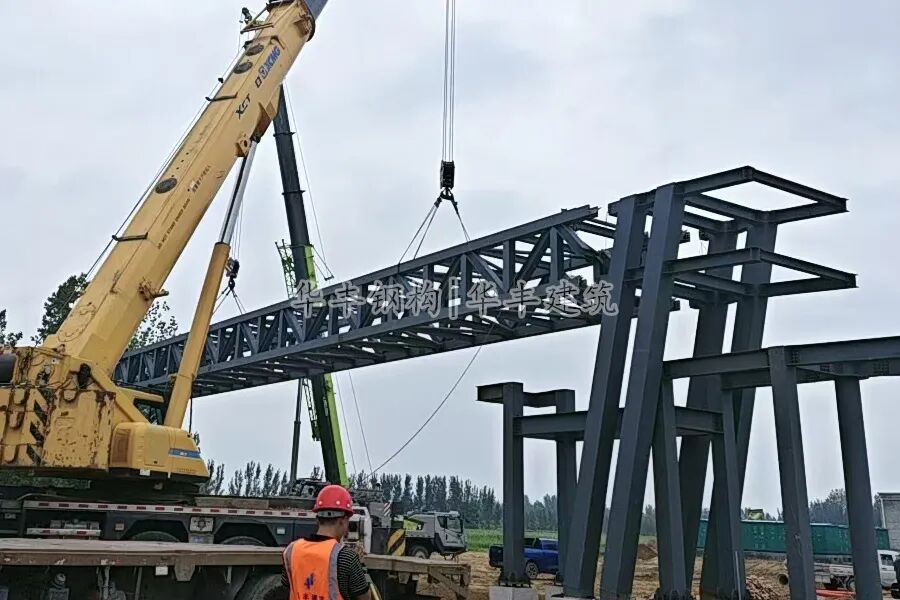

0731 (4).jpg

更重要的是，它将横弯效果下的实腹梁内部复杂的应力状态转化为桁架杆件内简单的拉压应力状态，使我们可以直观地了解力的分布和传递，便于结构的变化和组合。

二、桁架可按不同的特征进行分类

1、以组成方式分：

①简单桁架；②联合桁架；③复杂桁架。

2、根据外形分：

①平行弦桁架；②折弦桁架；③三角形桁架。

3、按所受水平推力分：

①无推力的梁式桁架；②有推力的拱式桁架。

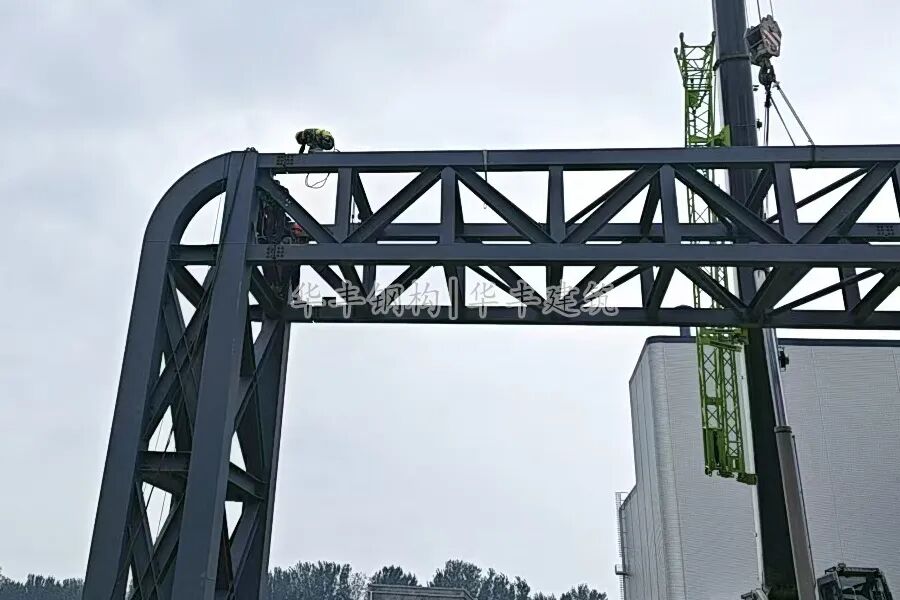

0731 (3).jpg

总之，桁架结构以其轻巧、高强、经济、美观的特点，在大跨度建筑中得到广泛应用，随着科技的发展，桁架结构的应用范围也将越来越广泛。

部分内容来源于网络。说明：公众号转载文章及使用配图旨在学习交流，均不用于任何商业用途，版权归原作者所有。
