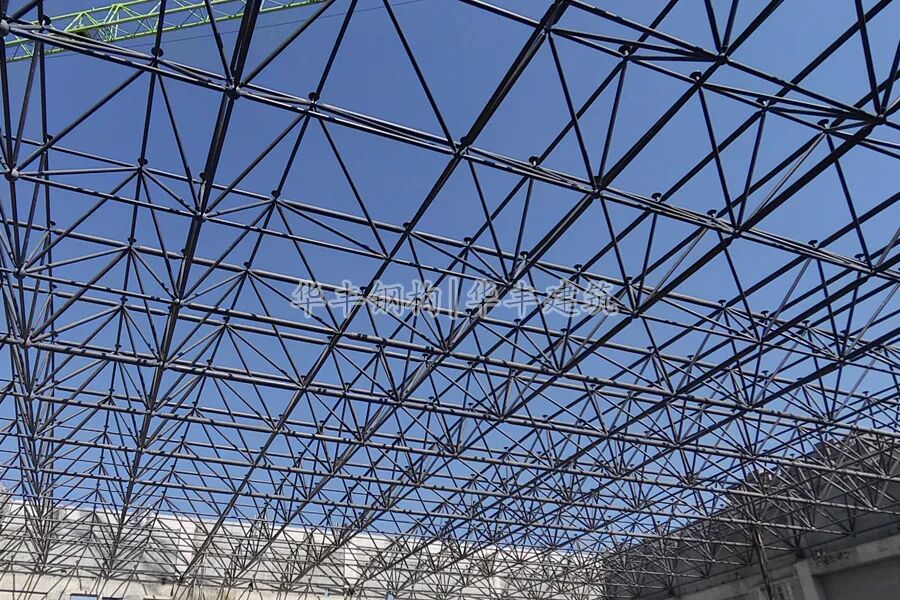

一、网架结构是什么？

网架结构是由许多杆件按照一定规律布置，通过节点连接成的网格状结构体系，具有空间受力的性能，是超静定的空间铰接杆结构体系。

网架结构一般由三种基本单元组成，即（a）平面桁架，（b）四角锥体，（c）三角锥体（如图一），利用这几种基本单元构成三大类多种不同的网架结构方案。

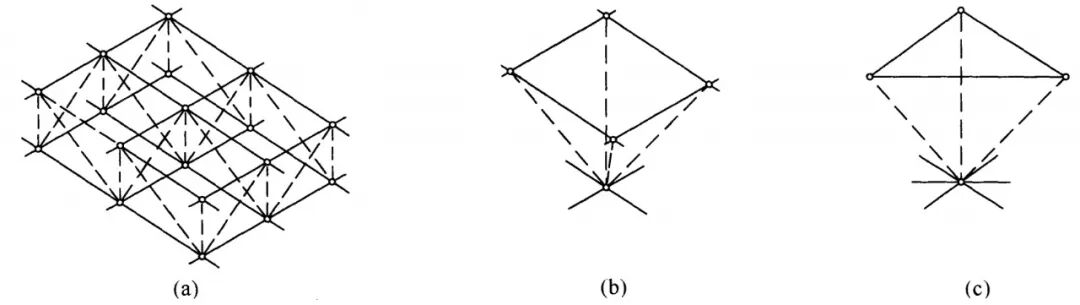

图一：网架结构基本单元示意图

二、网架结构类型及特点

（1）由平面桁架组成

①两向正交正放网架：图形与节点连接简单，两个平面内所有弦杆长度相同并以 90°相交，网格空间无斜杆阻挡，便于布置穿屋面的管道，空间效果好，但抗扭刚度差，周边适合设水平支撑。

②两向正交斜放网架：网格斜放，与周边以45°相交，两个方向跨度可不同，刚度随其跨度而变，较短跨的桁架可视为长跨的支点。

③三向网架：所有弦杆均依60°相交形成等边三角形，刚度较强，适用于多边形、圆形的平面，但交汇于一个节点的杆件太多，节点构造较复杂。

（2）由四角锥体组成

①正放四角锥网架：四角锥底边与边界垂直或平行，上弦与下弦的网格错开半格，除上下弦杆长相等外，当腹杆与弦杆平面夹角为45°时，则所有杆件均等长，适用于接近方形的中等跨度网架，宜采用周边支撑。

②正放抽空四角锥网架：正放四角锥交替地抽去内部的一些四角锥单元．形成下弦较大的网格，减轻了重量。由于周边网格不宜抽杆，两个方向网格数宜取奇数。

③棋盘形四角锥网架：上弦正放，下弦斜放，上下两个平面以 45°斜交，上弦短杆受压，下弦长杆受拉，适用于小跨度周边支承情况。

④斜放四角锥网架：由倒置斜放的四角锥体连接组成，上、下弦的水平投影轴线互成 45°交角，下弦杆与边界垂直或平行，在节点交汇的杆件较少，节点构造相对简单，适用于中小跨度周边支承，或周边支承与点支承相结合的矩形平面。

（3）由三角锥体组成

①三角锥网架：上、下弦网格均为三角形，上弦的三角网格与下弦的网格错开，适用于平面为多边形的大中跨度建筑。

②抽空三角锥网架：在三角锥网架内部交替地抽去一些三角锥单元，上弦形成三角形网格，下弦形成六角形网格，空间美观、轻巧，适用于平面为多边形的中小跨度建筑。

网架结构用钢量省、刚度大、抗震性能好、施工安装方便、产品可标准化生产，适用于各种建筑平面，常用的平面形式有方形、矩形、多边形、圆形，也可采用不规则的建筑平面。
